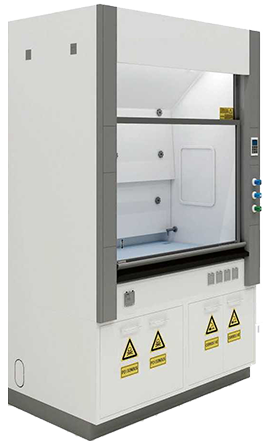

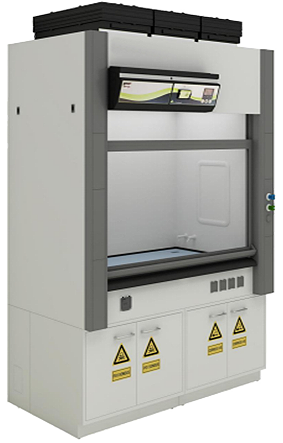

实验室安全通风柜
LABORATORY SAFETY HOOD
通风柜特点
Fume hood
features
通风柜特点
人峰安全型通风柜的诞生是通风柜结构和性能的一次革命,在增强安全性的基础上极大的降低了能耗,并増进了操作舒适度 ;提供人员 和实验室环境双重防护,设计融入了工程革新技术,例如优化气流的新型导流背板设计,可更大范围的对不同比重的化学气体进行有效 控制和排出,是安全性、可靠性、操作性和经济性的最佳组合。
通风柜是化学实验室中保护实验人员防止有毒化学烟气危害的一级屏障,是高效的用以遏制毒性、刺激性或者易燃材料的安全设备,它 可以作为重要的实验安全后援设备,在化学实验过程失败,化学烟雾、蒸汽、尘埃和有毒气体从使用器皿中大暈泄出时有效排出有害气 体,保护工作人员和实验室环境。
审美学和人体工程学设计
人体工程学是 21 世纪一项新兴学科,是研究“人 - 机 - 环境”系统中人认证与检测、机、环境三大要素之间的关系,为解决该系统中人的效能、健康问题提供科学的理论与方法。人体工程学的应用为通风柜设计帯来了人性化因素,通风柜设计中的尺寸、构造都结 合了人体的体形、肢体姿态、视野、光照噪音适应性的考量。
体工程学上柜突出于下柜设计可提高用户在操作过程中的舒适度,并可减少进行长时间操作所帯来的疲劳。前窗的更高视 线范围设计可为身材较高的用户同样提供明亮通畅的操作享受。
柜体的标准着色方案 ( 白色和中性的浅灰色 ) 可为客户提供一个温和、明亮以及舒适的操作感觉,并可与所在实验室环境和实验家具搭配。
体工程学上柜突出于下柜设计可提高用户在操作过程中的舒适度,并可减少进行长时间操作所帯来的疲劳。前窗的更高视 线范围设计可为身材较高的用户同样提供明亮通畅的操作享受。
柜体的标准着色方案 ( 白色和中性的浅灰色 ) 可为客户提供一个温和、明亮以及舒适的操作感觉,并可与所在实验室环境和实验家具搭配。
认证与检测
所有产品的设计生产均符合相关国家、国际标准性能要求,以满足您的实验室需要 :通风柜系列产品经过独立第三方机构所进行的全面性能测试,产品性能达到 ASHRAE110 最权威标准的性能要求。
Performance
Testing
测试
通风柜性能测试严格按照 ASHRAE110 要求在 SGS 功能齐备的测试实验室中进行。ASHRAE 110 是目前国际上最权威标准,标准通过多项严格的测试方法,可以对通风柜的控污 排污性能进行定量定性且可重复性的性能评估。ASHRAE 110 评估通风柜的性能测试包括以下项目。
面风速测试
气流可视化测试
示踪气体浓度测试
面风速测试可评定前窗在 25%、50% 和 100% 开启高度状态下流入气流的平均面风速。 在通风柜开口前使用一对校准过的热球式风速计测量可能存在的横向干扰气流。测试 时探头分别垂直和水平并且 平行于橱柜侧边放置在视窗开口中点,距离橱柜外壳左 侧、中点和右侧约 0.5 m (18 in.)。横向风速以每秒间隔的速度记录 30 s 数据并取平均 值。迸入通风柜内部的气流对横向风速影响可忽略不计。
气流可视化测试可定性评估通风柜控制工作区有害气体的能力,在 通风柜内部和开 口周边使用 TiCI4 进行局部视觉流动试验 , 使用烟雾发生 器进行大体积视觉流动试验。观察到的烟雾形态用于确认烟雾是否溢出 和是否存在逆流区域。在视窗开口周边距视窗向内接近 150 mm (6 in.) 处 释放小体积烟雾 ( 低流量 ) ;在通风柜内部释放大体积烟雾,记录烟雾排 尽的时间和烟雾形态 ( 高流量 )。
此项测试用于评估通风柜的泄露控制能力,示踪气体浓度试验目的 在于评估和量化假人存在的情况下浓度泄漏的可能性。假人用以模拟通风 柜使用者的存在。假人放置在通风柜开口左、中、右三个位置,鼻部距视 窗平面前部约 75 mm (3 in.)。示踪气体 SF 6 以 4 Lpm 的速率从 ASHRAE 110 规定的引射器释放,引射器放置在视窗向内 150 mm (6 in.), 其正前 方位置放置假人。使用气体泄漏检测仪在呼吸区域检测气体浓度,每个 测试位置以每秒间隔记录数据 5 分钟。确定呼吸区域气体浓度的平均值、 最小值和最大值。
面风速测试可评定前窗在 25%、50% 和 100% 开启高度状态下流入气流的平均面风速。 在通风柜开口前使用一对校准过的热球式风速计测量可能存在的横向干扰气流。测试 时探头分别垂直和水平并且 平行于橱柜侧边放置在视窗开口中点,距离橱柜外壳左 侧、中点和右侧约 0.5 m (18 in.)。横向风速以每秒间隔的速度记录 30 s 数据并取平均 值。迸入通风柜内部的气流对横向风速影响可忽略不计。
气流可视化测试可定性评估通风柜控制工作区有害气体的能力,在 通风柜内部和开 口周边使用 TiCI4 进行局部视觉流动试验 , 使用烟雾发生 器进行大体积视觉流动试验。观察到的烟雾形态用于确认烟雾是否溢出 和是否存在逆流区域。在视窗开口周边距视窗向内接近 150 mm (6 in.) 处 释放小体积烟雾 ( 低流量 ) ;在通风柜内部释放大体积烟雾,记录烟雾排 尽的时间和烟雾形态 ( 高流量 )。
此项测试用于评估通风柜的泄露控制能力,示踪气体浓度试验目的 在于评估和量化假人存在的情况下浓度泄漏的可能性。假人用以模拟通风 柜使用者的存在。假人放置在通风柜开口左、中、右三个位置,鼻部距视 窗平面前部约 75 mm (3 in.)。示踪气体 SF 6 以 4 Lpm 的速率从 ASHRAE 110 规定的引射器释放,引射器放置在视窗向内 150 mm (6 in.), 其正前 方位置放置假人。使用气体泄漏检测仪在呼吸区域检测气体浓度,每个 测试位置以每秒间隔记录数据 5 分钟。确定呼吸区域气体浓度的平均值、 最小值和最大值。

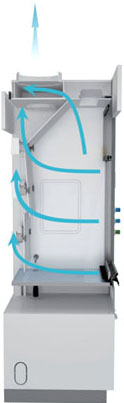

通风柜气流模式
实验室空气在外排系统的作用下被吸入前操作口,混合有害气体的气流以单向水平流方式 进入导流系统,在第一时间被导流系统吸入 ; 导流系统下部较大的导流空间针对超过空气 比重的有害气体而设计,而中部空间设计可对比重较轻的有害气体拥有更好的导流效果。 另一小部分实验室空气将会通过四处空气风向翼 ( 左右侧壁,前窗以及台面补风翼片 )平 滑进入柜体 . 可以提高面风速均匀度并确保前窗操作口四周无泄漏。空气通过导流系统进 入背部排风腔 , 混合旁路气流系统向上流动。
通风柜气流模式
旁路进气根据前窗高度调节来自顶部的迸气量。当前窗高度降低时,旁路进气量将增加,以保持面风速尽量接近额定前窗高度风速设定值。旁路进气流亦以单向流方式进入导流系统的顶部,以避免传统通风柜由旁路垂直流和工作区的上升流所共同 形成的工作区“涡流”。
来自旁路进气流和排风腔上升气流混合,均匀通过独特的排气罩进入排气系统排出室外。与传统排气罩相比,此排气罩通过缓冲更均匀排出气体,从而提高通风柜体内整体气流的均匀 度,确保控污性能的稳定。
来自旁路进气流和排风腔上升气流混合,均匀通过独特的排气罩进入排气系统排出室外。与传统排气罩相比,此排气罩通过缓冲更均匀排出气体,从而提高通风柜体内整体气流的均匀 度,确保控污性能的稳定。

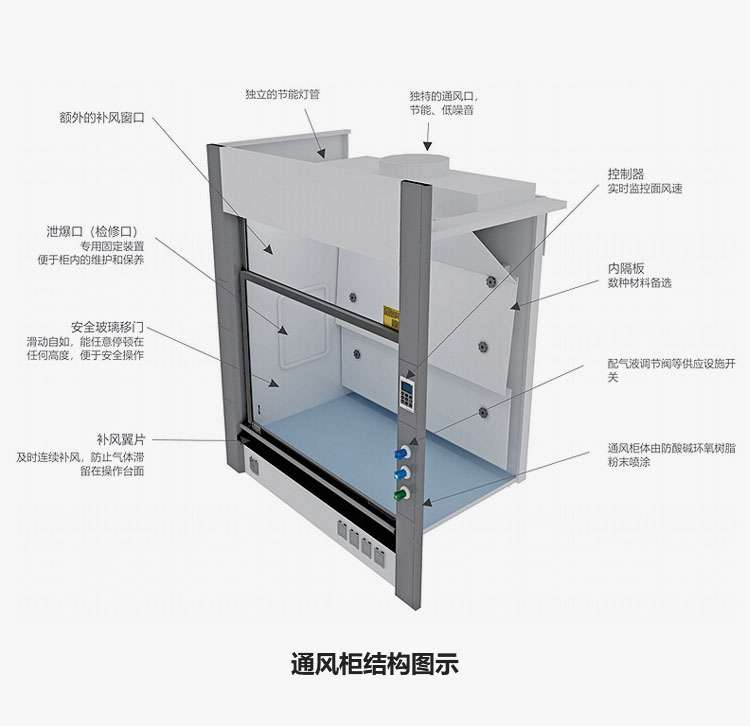

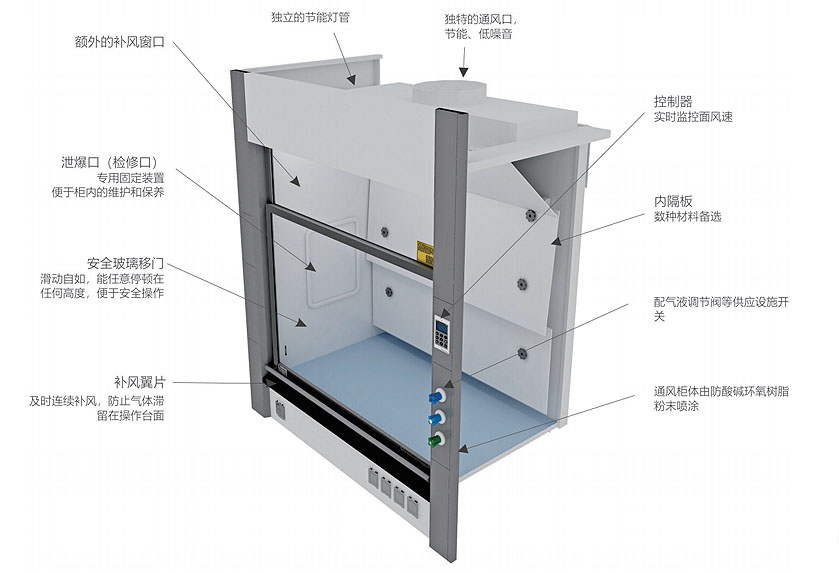

通风柜结构图示

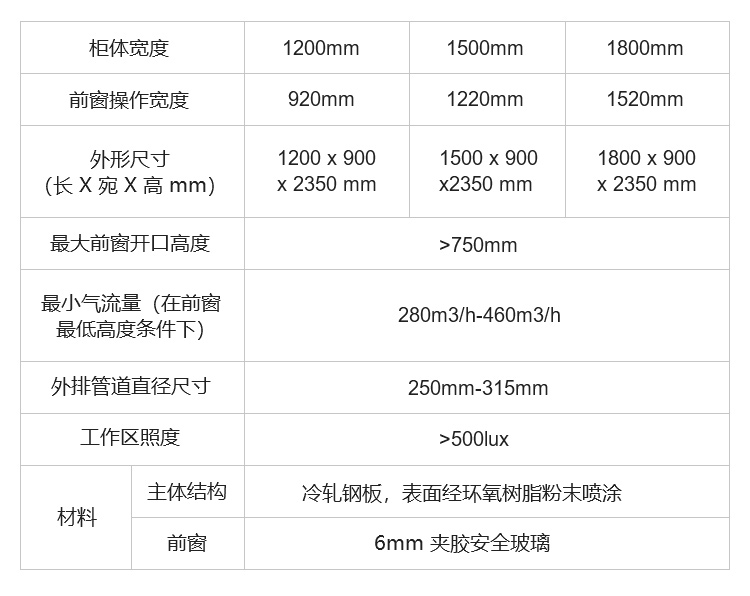

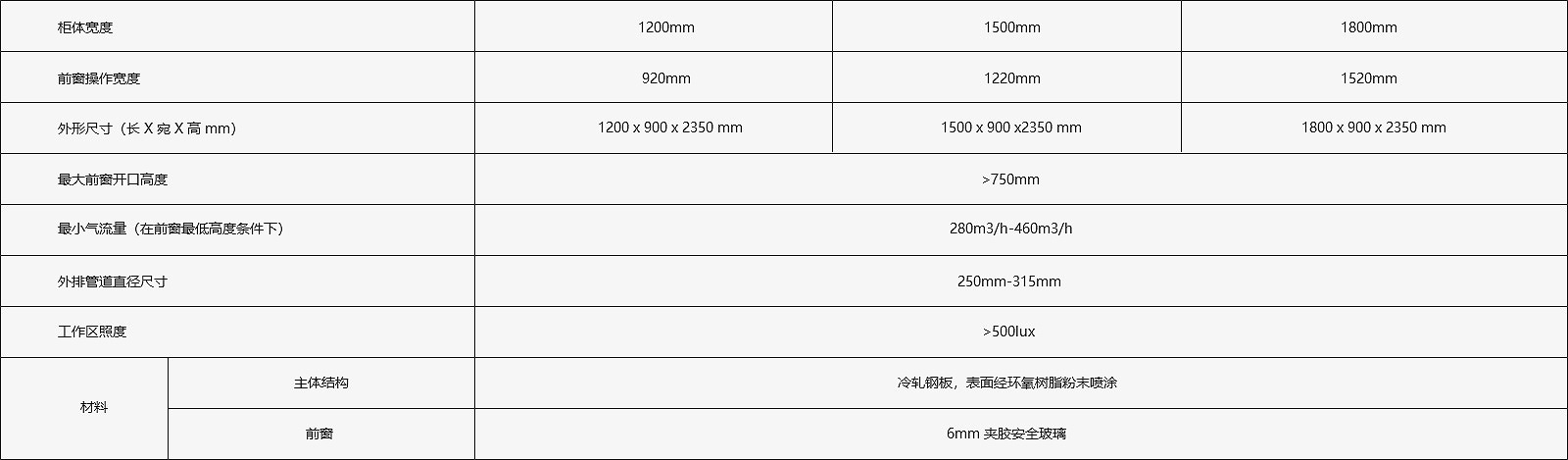

通风柜技术参数
TECHNICAL PARAMETERS OF FUME HOOD
